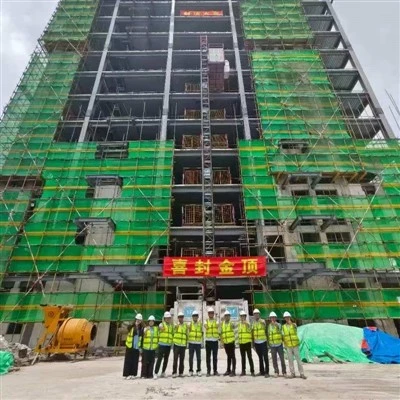

Structură de oțel prefabricată Clădire cu mai multe-etaje

Clădirea cu mai multe etaje cu structură de oțel prefabricată este furnizată ca un pachet de oțel fabricat la comandă-pe baza desenelor, specificațiilor și revizuirilor aprobate ale clienților. Acest produs este o clădire cu structură de oțel cu mai multe etaje, compusă din stâlpi de oțel, grinzi principale, grinzi secundare, sisteme de contravântuire, componente de conectare și alte elemente-confirmate din oțel pe mai multe niveluri de etaj. FSS este un producător profesionist de structuri din oțel și o companie de fabricare. Domeniul său de aplicare include Revizuirea desenelor, Tekla Detailing, Desenele magazinului, Optimizarea materialelor, Înlocuirea secțiunii chinezești atunci când este aprobată, Fabricarea, Inspecția, Tratarea suprafeței, Ambalarea și marcarea și Livrarea la export FOB / CIF. FSS nu înlocuiește arhitectul, inginerul de înregistrare, consultantul local de aprobare, proiectantul fundației sau antreprenorul de instalare. Pentru contractorii EPC, echipele de achiziții și proprietarii de proiecte care aprovizionează pentru Orientul Mijlociu, revizuirea desenelor, detalierea, fabricarea, inspecția, tratarea suprafeței, marcarea, ambalarea, documentația și livrarea la export sunt controlate din aceleași informații aprobate.

Clienții furnizează în mod normal desene structurale, model Tekla (opțional), listă de materiale, lista de materiale (BOM), specificații tehnice și note de proiectare. Revizuirea desenelor acoperă dimensiunile membrului, detaliile conexiunii, specificațiile materialelor, disponibilitatea clasei de oțel, înlocuirea secțiunilor chinezești, cerințele de sudură, specificațiile șuruburilor, segmentarea transportului, tratarea suprafeței și conflictele de desen. Verificările specifice-produsului adaugă cote de etaj, grilă de stâlpi, grinzi-conexiuni de stâlpi, interfețe de susținere a podelei, aspect de contravântuire, coordonare a scărilor și deschiderii, segmentarea elementelor și dimensiunile de transport. Informațiile lipsă sau conflictuale sunt înregistrate ca RFI focalizate și returnate clientului sau proiectantului autorizat. Înlocuirea secțiunii chinezești este luată în considerare numai atunci când este cazul, disponibilă și aprobată. FSS poate pregăti modele Tekla sau desene de atelier în cadrul domeniului de detaliere convenit, poate coordona fabricabilitatea și poate menține controlul revizuirii, dar dimensiunile elementelor structurale, proiectarea conexiunii, fundațiile, încărcările sau cerințele de aprobare rămân supuse confirmării clientului sau a proiectantului-autorizat. Revizia aprobată devine referința pentru achiziționarea, tăierea, asamblarea, sudarea, inspecția, acoperirea, marcarea membrilor, ambalarea și documentația de expediere.

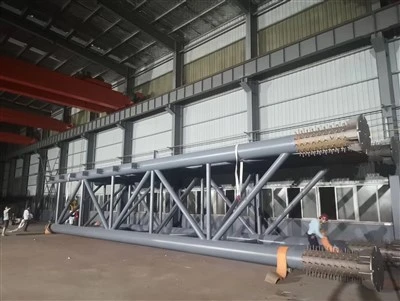

Componentele fabricate sunt stâlpi de oțel, grinzi principale, grinzi secundare, contravântuiri, plăci de conectare, componente de noduri și alte elemente structurale din oțel confirmate prin desenele aprobate. Fabricarea urmărește fluxul de lucru controlat de desen-inspectarea materialului de intrare, tăierea, acoperirea tuburilor / teșirea, atunci când este cazul, asamblare, sudare prin prindere, sudare, corecție, inspecție dimensională, sablare, vopsire / galvanizare la cald-, marcare membre, ambalare, încărcare de livrare a containerelor, și încărcare pentru export. Desenele eliberate sunt convertite în loturi de materiale, liste de tăiere sau pregătire, ansambluri, operațiuni de sudură, puncte de inspecție, loturi de finisare, mărci membre și grupuri de expediere. Echipamentul, capacitatea, asamblarea de probă, uneltele speciale și toleranțele neobișnuite sunt confirmate separat atunci când se aplică comenzii.

QC din fabrică înregistrează materialul primit: certificatul de material, calitatea oțelului, specificația și starea suprafeței; Ansamblu: Dimensiuni, Poziția nodului și Linia centrală; Sudare: Dimensiunea sudurii, Aspectul, Distorsiunea și UT ​​/ MT când este specificat; Inspecție finală: dimensiuni generale, poziția orificiului șurubului și identificarea elementelor; Pictura: Aspect și grosimea peliculei uscate; Galvanizare: aspect și grosime acoperire cu zinc. Verificările specifice-produsului includ pardoseală-Dimensiunile asociate, pozițiile nodurilor, pozițiile șuruburilor-găurilor, interfețele grinzii-coloanelor, marcajele membrelor și consistența desenului. Certificatele materialelor și identificarea susțin trasabilitatea, în timp ce înregistrările dimensionale și de sudură urmează planul de inspecție convenit. UT, MT, rapoartele de acoperire, rapoartele de galvanizare și înregistrările de inspecție-terților sunt furnizate atunci când sunt specificate sau contractate. Punctele de inspecție, criteriile de acceptare, cerințele de martori și formatele documentelor sunt confirmate înainte de producție.

Practicile de ambalare și expediere includ marcarea membrilor, paleți din oțel, piese mici ambalate separat, pachete cu șuruburi, protecție flanșă, protecție nod, ambalare segment, container 40HQ, container deschis atunci când este cazul și livrare în vrac atunci când este necesar. Controalele suplimentare de ambalare-specifice produsului includ Gruparea și marcarea membrilor după podea, linie de grilă sau secvență de montare, atunci când este cazul, Ambalarea șuruburilor și elementele de conexiune libere separat și Segmentarea elementelor supradimensionate numai conform desenelor aprobate. Tratamentul suprafeței urmează vopsirea confirmată,-galvanizarea la cald sau altă cerință aprobată, cu aspect,-grosime-de peliculă uscată sau grosime-de acoperire, acolo unde este cazul. Mărcile membrilor, pachetele-de piese libere, pachetele de șuruburi, listele de ambalare și grupurile de expediere rămân conectate la desenele și listele lansate. Tipul de container, utilizarea Open Top sau livrarea-în vrac depind de dimensiunile și logistica confirmate. FSS poate pregăti ambalarea la export și documentația de livrare FOB sau CIF, în timp ce descărcarea, ingineria de ridicare, lucrările temporare, instalarea și supravegherea șantierului sunt excluse dacă nu sunt contractate separat.

Produsele disponibile normale sau condiționate includ Desenele de magazin, Modelul Tekla atunci când sunt incluse, Lista de materiale, Lista de șuruburi, Lista de ambalare, Factura comercială, Certificatele de fabrică, Raportul de inspecție vizuală, Raportul UT / MT atunci când este specificat, Raportul de vopsire, Raportul de galvanizare, Fotografiile de încărcare, Planul de încărcare a containerului și Raportul de inspecție al unei terțe părți atunci când este specificat și contractat. Lista documentelor de comandă identifică articolele incluse, cerințele-de eliberare a desenelor, cerințele de inspecție NDT sau-terte și înregistrările aplicabile de acoperire și încărcare. Limitările din fabrică sunt: ​​Fără proiectare arhitecturală, Fără servicii de inginer de înregistrare, Fără aprobare locală, Fără proiectare a fundației, Fără proiectare a șuruburilor de ancorare fără desene, Fără instalare, Fără supraveghere a șantierului, fără contract, Fără garanție de performanță structurală, Fără garanție de viață și Fără inspecție de la o terță parte, dacă nu este contractat. Limitele specifice-produsului sunt: ​​Fără proiectare arhitecturală, serviciu inginer de înregistrare, aprobare locală, proiectare fundație, proiectare-sistem de podea, proiectare MEP, instalare sau performanță structurală-, cu excepția cazului în care este contractată și verificată separat. Cotația, planul de inspecție și pachetul de desen aprobat definesc domeniul final al comenzii.

Pentru a revizui o întrebare de clădire prefabricată cu mai multe-etaje, trimiteți cele mai recente desene disponibile, modelul Tekla opțional, lista de materiale sau BOM, cerințele de material confirmate, cerințele de sudură și șuruburi, tratamentul suprafeței, cerințele de inspecție, destinația de livrare și programul solicitat. Calculele structurale, proiectarea fundației și documentele de aprobare locale rămân în sarcina părților responsabile de proiectare și proiect, cu excepția cazului în care sunt contractate separat.

Trimiteți pachetul de desen pentru clădire prefabricată cu mai multe etaje și lista de materiale disponibile sau BOM. FSS poate examina caracterul complet al desenului pentru producție, poate identifica întrebările de fabricabilitate, poate confirma domeniul de detaliere, poate aplica materiale aprobate sau înlocuiri de secțiuni chinezești atunci când este cazul, poate defini fluxul de lucru verificat de fabricație și de control al calității și poate pregăti ipotezele de marcare, ambalare, documentare și-export pentru Orientul Mijlociu. Răspunsul ar trebui să separe munca din fabrică confirmată, serviciile condiționate, excluderile și RFI-urile concentrate. Nu trebuie să adauge proiectare arhitecturală, servicii de inginer de înregistrare, consultanță de aprobare locală, proiectare de fundație, proiectare de șuruburi de ancora-nesuportate, instalare, supraveghere necontractată a șantierului, garanții de-performanță structurală, garanții de viață-de viață sau inspecție necontractată de la terți-.

Contactați acum
